🔌 Lufft 8370.UKAB10: Cáp Kết Nối Chuyên Dụng Cho Cảm Biến WS
8370.UKAB10 Cable for WS sensors Lufft Vietnam

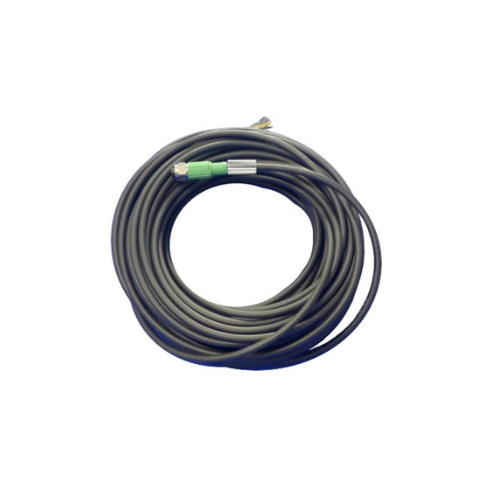

Lufft 8370.UKAB10 là bộ cáp truyền tín hiệu và nguồn điện tiêu chuẩn, được thiết kế đặc biệt cho các trạm khí tượng thông minh dòng WS (như WS300, WS600, WS800-UMB) của Lufft. Với chiều dài 10 mét và đầu nối đúc sẵn, loại cáp này đảm bảo độ bền cơ học và tính toàn vẹn của dữ liệu trong mọi điều kiện thời tiết ngoài trời.
I. Đặc Điểm Kỹ Thuật Nổi Bật 8370.UKAB10 Cable for WS sensors Lufft Vietnam
1. Đầu Nối M12 (8-Cực) Công Nghiệp
Cáp được trang bị đầu nối M12 8-pin (Female) ở một đầu, được đúc nhựa kín khít:
Chống nước tuyệt đối: Đạt tiêu chuẩn IP67/IP68 khi được siết chặt vào cảm biến. Ngăn chặn hơi ẩm xâm nhập vào các chân tiếp xúc.
Chống rung: Cơ chế khóa ren giúp kết nối luôn ổn định. Không bị lỏng lẻo do rung động từ gió hoặc bão.
2. Cấu Trúc Dây Dẫn Chất Lượng Cao
Bọc kim chống nhiễu (Shielded): Lớp lưới bọc kim giúp bảo vệ tín hiệu truyền thông RS485/SDI-12 khỏi các nhiễu điện từ (EMI) từ các thiết bị điện xung quanh.
Vỏ bọc chịu thời tiết: Vật liệu vỏ cáp (thường là PUR hoặc PVC cao cấp) có khả năng chống tia UV. Chịu được nhiệt độ khắc nghiệt và không bị giòn gãy sau nhiều năm lắp đặt ngoài trời.
II. Thông Số Chi Tiết 8370.UKAB10 Cable for WS sensors Lufft Vietnam
| Đặc tính | Thông số kỹ thuật |
| Mã sản phẩm | 8370.UKAB10 |
| Chiều dài | 10 mét |
| Loại đầu nối | M12, 8-pin, Female, A-coded |
| Cấu tạo dây | 8 lõi dẫn (mã hóa màu tiêu chuẩn) |
| Tiết diện lõi | Thường là $0.25\text{ mm}^2$ |
| Nhiệt độ vận hành | $-40^\circ\text{C}$ đến $+80^\circ\text{C}$ |
III. Sơ Đồ Màu Dây & Chức Năng (Tham Khảo)
Việc đấu nối đầu cáp còn lại (đầu hở) vào bộ chuyển đổi hoặc PLC cần tuân thủ bảng mã màu của Lufft:
| Màu dây | Chân (Pin) | Chức năng (Giao thức UMB/RS485) |
| Trắng | 1 | Nguồn cấp tiêu chuẩn (VDC +) |
| Nâu | 2 | Ground (VDC -) |
| Xanh lá | 3 | RS485 A (D+) |
| Vàng | 4 | RS485 B (D-) |
| Xám | 5 | SDI-12 Data (nếu dùng) |
| Hồng | 6 | Nguồn cho bộ sưởi (Heater +) |
| Xanh dương | 7 | Ground cho bộ sưởi (Heater -) |
| Đỏ | 8 | Không sử dụng / Dự phòng |
IV. Ứng Dụng Thực Tế

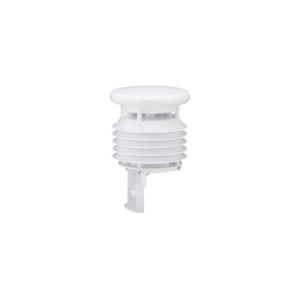

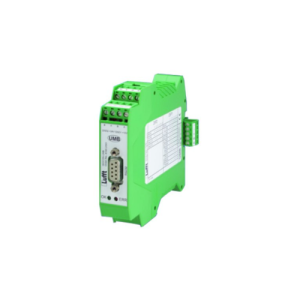

Kết nối trạm khí tượng: Nối các cảm biến WS300/WS600 lắp trên cột cao xuống hộp kỹ thuật (Junction Box) hoặc bộ chuyển đổi 8160.UISO.
Truyền dẫn dữ liệu: Đảm bảo tín hiệu Modbus hoặc UMB truyền đi xa 10m mà không bị suy hao.
Cấp nguồn sưởi: Cung cấp dòng điện cần thiết cho bộ sưởi tích hợp bên trong cảm biến để hoạt động trong mùa đông.
V. Lưu Ý Khi Lắp Đặt 8370.UKAB10 Cable for WS sensors Lufft Vietnam
Bán kính uốn cong: Tránh uốn cong cáp quá gắt (bán kính uốn tối thiểu nên gấp 10 lần đường kính cáp) để bảo vệ lớp bọc kim bên trong.
Siết đầu nối: Chỉ dùng lực tay để siết đầu nối M12. Việc dùng kìm siết quá chặt có thể làm hỏng gioăng cao su chống nước.
Bảo vệ cáp: Mặc dù vỏ cáp rất bề. Nhưng tại những vị trí sát mặt đất. nên lồng cáp vào ống nhựa hoặc ruột gà để tránh hư hại do động vật gặm nhấm hoặc va chạm cơ học.
Tiếp địa: Nên nối lớp lưới bọc kim (shield) vào điểm tiếp địa trong tủ điều khiển để tối ưu hóa khả năng chống nhiễu sét.
Kết luận: Cáp 8370.UKAB10 là “mạch máu” quan trọng đảm bảo trạm khí tượng Lufft của bạn vận hành xuyên suốt và chính xác trong thời gian dài.
