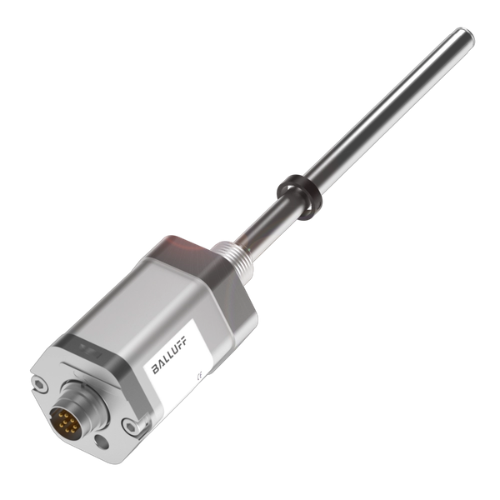

BTL7-E501-M0150-B-S32 (BTL070E): Cảm Biến Vị Trí Tuyến Tính Balluff

BTL7-E501-M0150-B-S32 BTL070E Cảm biến vị trí Balluff Vietnam

Trong công nghiệp nặng, việc đo hành trình xi lanh cần độ chính xác cao. Cảm biến vị trí tuyến tính Balluff BTL7-E501-M0150-B-S32 là giải pháp hàng đầu. Thiết bị này còn có mã đặt hàng nhanh là BTL070E. Đây là dòng cảm biến từ giảo cao cấp từ thương hiệu Balluff Đức.

1. Công Nghệ Từ Giảo Đo Không Tiếp Xúc Tuyệt Đối BTL7-E501-M0150-B-S32 BTL070E Cảm biến vị trí Balluff Vietnam

Mã thiết bị BTL070E sở hữu độ bền vượt trội nhờ nguyên lý đo tân tiến.

Nguyên lý đo khoảng cách bằng sóng âm bề mặt

• Cảm biến ứng dụng công nghệ từ giảo (Magnetostrictive) độc quyền của hãng.

• Một phao từ trường di chuyển dọc theo thanh cảm biến để định vị.

• Quá trình đo lường diễn ra hoàn toàn không tiếp xúc cơ học.

• Do đó thiết bị không bị mài mòn theo thời gian sử dụng.

Giá trị đo vị trí tuyệt đối không bị mất dữ liệu

• Máy cung cấp giá trị đo vị trí tuyệt đối ngay khi khởi động.

• Hệ thống không cần chạy về gốc (Home) sau mỗi lần mất điện.

• Tính năng này giúp bảo vệ an toàn cho máy móc công nghiệp.

2. Giải Mã Cấu Hình Phần Cứng Và Giao Diện Ngõ Ra Analog BTL7-E501-M0150-B-S32 BTL070E Cảm biến vị trí Balluff Vietnam

Tìm hiểu thêm

Chuỗi ký tự mã cấu hình thể hiện chính xác thông số kỹ thuật của cảm biến:

• BTL7 (Dòng thế hệ): Thế hệ cảm biến từ giảo mới với độ chính xác cực cao.

• -E501 (Tín hiệu ngõ ra): Giao diện ngõ ra Analog dạng dòng điện $20 \text{ đến } 4\text{ mA}$.

• -M0150 (Hành trình đo): Khoảng dải đo hành trình định mức dài đúng $150\text{ mm}$.

• -B (Kiểu lắp đặt): Dạng thanh que tròn chuyên dụng để chèn vào lòng xi lanh.

• -S32 (Kiểu đấu nối nhanh): Đầu kết nối giắc cắm tròn chuẩn M16 loại 8 chân.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Balluff BTL070E

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Balluff GmbH (Xuất xứ chính hãng Đức)
Hành trình dải đo hiệu dụng	Chiều dài đo tuyến tính chuẩn $150\text{ mm}$
Tín hiệu ngõ ra (Output)	Analog dòng điện ngược dải dốc $20-4\text{ mA}$
Áp suất chịu đựng của vỏ	Chịu áp suất thủy lực danh định lên đến $600\text{ bar}$
Cấp bảo vệ thân máy	Đạt chuẩn IP67 (Chống chịu dầu và chất lỏng cắt gọt)

4. Ứng Dụng Thực Tế Trong Giám Sát Hành Trình Xi Lanh Thủy Lực

Mã cảm biến Balluff là linh kiện cốt lõi trong các hệ thống truyền động.

Đo hành trình của xi lanh thủy lực áp lực cao

• Thanh cảm biến được cấy trực tiếp vào bên trong ty xi lanh.

• Phao từ được gắn cố định vào đầu piston để chạy dọc trục.

• Máy đo chính xác vị trí của trục xi lanh theo thời gian thực.

Kiểm soát độ mở của các cửa van đập thủy điện

• Thiết bị truyền dữ liệu vị trí liên tục về trung tâm điều khiển.

• Tín hiệu $20-4\text{ mA}$ có khả năng chống nhiễu trên đường truyền dài.

• Máy giúp điều tiết lưu lượng nước qua cửa xập cực kỳ an toàn.

Mẹo lắp đặt chuẩn từ chuyên gia: Bạn cần sử dụng các vật liệu phi từ tính để làm gá đỡ cho phao từ. Hãy cố định giắc cắm M16 thật chặt để tránh rung động làm lỏng tiếp điểm. Việc đấu nối chắc chắn giúp tín hiệu Analog luôn ổn định và mượt mà.
