Nút Nhấn Báo Cháy Khẩn Cấp Chống Cháy Nổ E2S GNExCP7PTDPLBP3A1ZN: An Toàn Tuyệt Đối trong Môi Trường Nguy Hiểm

GNEXCP7PTDPLBP3A1ZN Manual Call Point E2S Vietnam



1. Giới thiệu chung về Nút Nhấn Báo Cháy Khẩn Cấp E2S GNExCP7PTDPLBP3A1ZN



---



1.1. Giới thiệu về E2S Warning Signals



E2S Warning Signals là nhà sản xuất tín hiệu độc lập hàng đầu thế giới, chuyên thiết kế, phát triển và sản xuất các thiết bị tín hiệu âm thanh và hình ảnh hiệu suất cao cho các ứng dụng thương mại, công nghiệp, hàng hải và đặc biệt là các khu vực nguy hiểm (hazardous locations). Với hơn 30 năm kinh nghiệm, E2S nổi tiếng về các sản phẩm đáng tin cậy, bền bỉ và được phê duyệt theo các tiêu chuẩn quốc tế nghiêm ngặt nhất, đảm bảo an toàn tối đa trong các môi trường khắc nghiệt.

1.2. Tầm quan trọng của nút nhấn báo cháy khẩn cấp trong khu vực nguy hiểm GNEXCP7PTDPLBP3A1ZN Manual Call Point E2S Vietnam

Tìm hiểu thêm

Đại lý E2S Vietnam – E2S Vietnam

Trong các khu vực công nghiệp có nguy cơ cháy nổ cao như nhà máy hóa chất, dầu khí, khai thác mỏ, hoặc kho chứa vật liệu dễ cháy, việc trang bị hệ thống báo cháy và nút nhấn khẩn cấp là điều bắt buộc. Nút nhấn báo cháy khẩn cấp (Manual Call Point – MCP) cho phép con người kích hoạt báo động ngay lập tức khi phát hiện sự cố, giúp cảnh báo và sơ tán kịp thời, giảm thiểu thiệt hại về người và tài sản. Đối với môi trường nguy hiểm, các thiết bị này phải đáp ứng các tiêu chuẩn chống cháy nổ nghiêm ngặt để đảm bảo hoạt động an toàn và hiệu quả.

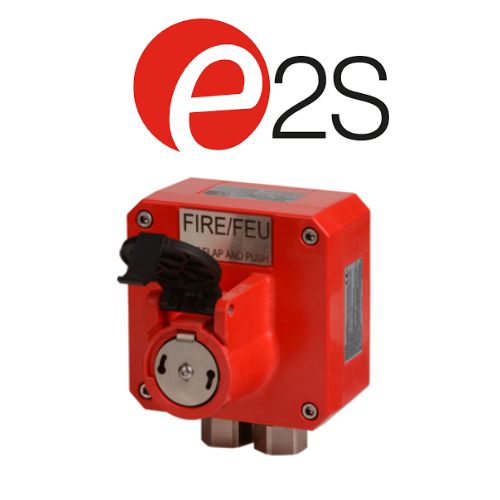

1.3. Tổng quan về E2S GNExCP7PTDPLBP3A1ZN



GNExCP7PTDPLBP3A1ZN là một mã sản phẩm cụ thể thuộc dòng GNExCP7 của E2S, đây là dòng nút nhấn báo cháy khẩn cấp chống cháy nổ (explosion-proof manual call point). Sản phẩm này được thiết kế để chịu được các điều kiện môi trường khắc nghiệt và được phê duyệt cho các khu vực nguy hiểm Zone 1, 2, 21 & 22. Mã sản phẩm này cho biết đây là loại nút nhấn dạng “Tool Reset” (PT), có nghĩa là sau khi được kích hoạt, nút nhấn cần một công cụ đặc biệt để cài đặt lại. Thiết bị sử dụng vỏ GRP (Glass Reinforced Polyester) chống ăn mòn và cơ chế bằng thép không gỉ 316, đảm bảo độ bền và độ tin cậy cao.



2. Đặc trưng và thông số kỹ thuật của GNExCP7PTDPLBP3A1ZN



---



2.1. Đặc trưng nổi bật GNEXCP7PTDPLBP3A1ZN Manual Call Point E2S Vietnam





2.1.1. Chống cháy nổ cho khu vực nguy hiểm



Được phê duyệt toàn cầu theo các tiêu chuẩn IECEx, ATEX, UL và cUL cho các khu vực Zone 1, 2, 21 & 22 và Class I/II Div 2. Điều này đảm bảo thiết bị hoạt động an toàn và không gây ra tia lửa hoặc nhiệt độ đủ để kích hoạt nổ trong môi trường khí, hơi hoặc bụi dễ cháy.



2.1.2. Vỏ GRP chống ăn mòn và bền bỉ



Vỏ ngoài được làm từ GRP (Glass Reinforced Polyester), vật liệu này có khả năng chống ăn mòn, chống tĩnh điện và ổn định với tia UV. Điều này giúp thiết bị duy trì hiệu suất và vẻ ngoài trong các môi trường khắc nghiệt, bao gồm cả ứng dụng trên biển và ngoài khơi.



2.1.3. Cơ chế “Tool Reset” và vật liệu cao cấp



Mẫu PT (Tool Reset) yêu cầu một công cụ để đặt lại sau khi kích hoạt, ngăn chặn việc đặt lại báo động một cách vô ý. Cơ chế nút nhấn được làm từ thép không gỉ 316 (A4), đảm bảo độ bền và hoạt động tin cậy lâu dài.



2.1.4. Cấp bảo vệ cao



Đạt tiêu chuẩn IP66/67/68 (tùy thuộc vào cấu hình), cho thấy khả năng chống bụi hoàn toàn và chống được các tia nước mạnh, ngâm nước tạm thời hoặc ngâm nước liên tục. Điều này đảm bảo thiết bị hoạt động tốt trong điều kiện thời tiết khắc nghiệt.



2.1.5. Tích hợp linh hoạt



Có sẵn với các tùy chọn công tắc đơn hoặc đôi (SPCO/DPCO), các điện trở EOL (End of Line) hoặc series, diode hoặc Zener diode, và tùy chọn đèn LED chỉ thị, cho phép tích hợp linh hoạt vào các hệ thống báo cháy và gas hiện có.



2.1.6. Đạt chuẩn SIL 2



Tuân thủ tiêu chuẩn SIL 2 (Safety Integrity Level 2) của IEC 61508 (2010), cho thấy mức độ an toàn chức năng cao, giảm thiểu rủi ro sự cố.



2.2. Giải thích mã sản phẩm GNEXCP7PTDPLBP3A1ZN



• GNExCP7: Dòng sản phẩm GNExCP7, là nút nhấn khẩn cấp chống cháy nổ vỏ GRP.
• PT: Kiểu hoạt động “Tool Reset” (đặt lại bằng công cụ).
• D: Công tắc đôi (DPCO/DPDT – Double Pole Change Over / Double Pole Double Throw).
• P: Bảng kết nối (Termination board), bao gồm 6 terminal 2.5mm² cộng. Với 4 terminal chuyên dụng cho EOL (End of Line) & Series resistors/diodes.
• L: Lift flap (nắp nâng) được cung cấp theo tiêu chuẩn (để bảo vệ nút nhấn).
• B: Kiểu vào cáp (Cable Entry Type) – 2 x M20x1.5mm xuống dưới và 1 x M20x1.5mm bên cạnh. Hoặc có thể xoay hộp đấu nối để có 2 x M20x1.5mm lên trên và 1 x M20x1.5mm bên cạnh
• P: Vật liệu nút chặn cáp (Stopping Plug) – Bằng đồng thau mạ niken (Nickel Plated Brass).
• 3: Loại nhãn hiệu (Duty Label / Equipment Tag) – Nhãn hiệu bằng thép không gỉ 316 (Stainless Steel 316 Duty Label).
• A: Cấu hình dây (Wiring Configuration) – Kết nối tiêu chuẩn (Standard wiring).
• 1: Phiên bản sản phẩm (Product Version) – Phiên bản IECEx, ATEX, INMETRO, UL & cUL, PESO.
• Z: Màu vỏ – Đỏ (RAL3000 Red), với sọc đen (Red/Black striped).
• N: Có thể là một tùy chọn mặc định hoặc không sử dụng trong mã này.



2.3. Thông số kỹ thuật chung (áp dụng cho dòng GNExCP7 PT). GNEXCP7PTDPLBP3A1ZN Manual Call Point E2S Vietnam



• Điện áp hoạt động: Tối đa 250V AC (5A max) hoặc 56V DC (tùy thuộc vào cấu hình cụ thể).
• Vật liệu vỏ: GRP (Glass Reinforced Polyester), chống tĩnh điện và ổn định UV.
• Màu sắc vỏ: Đỏ (RAL3000), với tùy chọn màu sắc khác và sọc.
• Cấp bảo vệ xâm nhập: IP66/67 (theo EN/IEC 60529), NEMA Type 4/4X/3R/13 (theo UL50E/NEMA250).
• Cơ chế kích hoạt: Tool Reset Latching Push Button (nút nhấn chốt với công cụ đặt lại).
• Vật liệu cơ chế: Thép không gỉ 316 (A4).
• Đầu vào cáp: 3 x M20x1.5mm (với các tùy chọn bộ chuyển đổi 1/2″NPT, 3/4″NPT, M25).
• Chốt chặn cáp: 2 cái đi kèm tiêu chuẩn (tùy chọn vật liệu đồng thau, đồng thau mạ niken hoặc thép không gỉ).
• Đấu nối: Bảng kết nối E2S cải tiến với các terminal cho EOL/Series devices hoặc DIN rail terminals (8 x 2.5mm²).
• Đất nối: Kết nối đất bên ngoài M5.
• Nhiệt độ hoạt động: -55°C đến +60°C (T6) hoặc đến +70°C (T5) tùy thuộc vào phân loại chống cháy nổ và version cụ thể.
• Độ ẩm tương đối: 95% RH @ 20°C.
• Trọng lượng: Khoảng 2.1 Kg.
• Chứng nhận: IECEx, ATEX, UL, cUL, PESO CCOE, DNV, SIL 2 compliant.

Lưu ý: Để có thông số kỹ thuật chi tiết và chính xác nhất cho mã sản phẩm cụ thể GNEXCP7PTDPLBP3A1ZN. Bạn hãy luôn tham khảo datasheet chính thức từ E2S Warning Signals.



3. Ứng dụng phổ biến của E2S GNExCP7PTDPLBP3A1ZN



---

Nút nhấn báo cháy khẩn cấp E2S GNExCP7PTDPLBP3A1ZN được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ an toàn và độ bền cao trong môi trường nguy hiểm:

• Ngành dầu khí: Giàn khoan dầu khí trên biển, nhà máy lọc dầu, kho chứa khí hóa lỏng, đường ống dẫn dầu/khí.
• Nhà máy hóa chất: Các khu vực sản xuất và lưu trữ hóa chất dễ cháy nổ.
• Khai thác mỏ: Các mỏ than, mỏ khoáng sản có nguy cơ tích tụ khí hoặc bụi dễ cháy.
• Công nghiệp nặng: Các nhà máy thép, nhà máy điện, nơi có môi trường khắc nghiệt và nguy cơ cháy nổ.
• Hệ thống phòng cháy chữa cháy công nghiệp: Là một phần không thể thiếu của hệ thống báo cháy và chữa cháy tự động (F&G systems). Hệ thống dừng khẩn cấp (ESD systems).
• Các khu vực sản xuất có bụi dễ cháy: Nhà máy chế biến gỗ, nhà máy sản xuất bột.  Nhà máy sản xuất dược phẩm hoặc thực phẩm có bụi hữu cơ dễ nổ.

Các model liên quan

Model		Hãng sản xuất
GNEXCP7PTDPLBP3A1ZN		E2S
D1XS1FDC024BS3A1R		E2S
STEXB2X10DC024BS3A1R		E2S
A100DC024MA1A1R		E2S
L101XDC024MA1A1R		E2S
