🌐 ADFweb HD67600-A1: Bộ Chuyển Đổi Giao Thức PROFINET sang Modbus TCP

HD67600-A1 Bộ chuyển đổi quang điện ADF web Vietnam

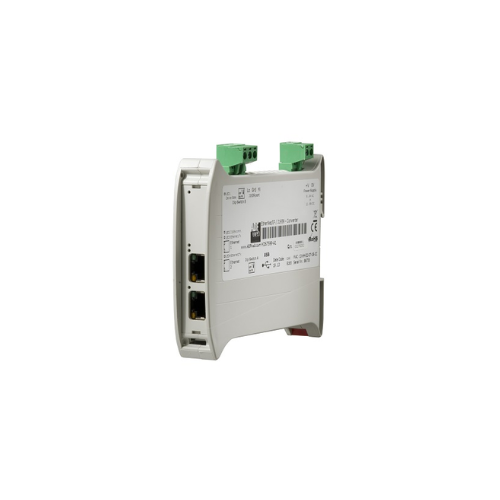

ADFweb HD67600-A1 là một bộ Gateway công nghiệp (Gateway) mạnh mẽ, được thiết kế để kết nối và chuyển đổi dữ liệu giữa hai mạng truyền thông phổ biến nhất trong tự động hóa: PROFINET và Modbus TCP. Thiết bị này đóng vai trò là “người phiên dịch”, cho phép các thiết bị điều khiển như PLC Siemens (S7-1200/1500) giao tiếp mượt mà với các thiết bị Modbus TCP như biến tần, đồng hồ điện hoặc cảm biến.

---

I. Đặc Điểm Công Nghệ Nổi Bật HD67600-A1 Bộ chuyển đổi quang điện ADF web Vietnam

1. Khả Năng Chuyển Đổi Hai Chiều

Thiết bị cho phép trao đổi dữ liệu linh hoạt:

• PROFINET Slave: Kết nối với một bộ điều khiển PROFINET Master (như PLC).

• Modbus TCP: Có thể cấu hình đóng vai trò là Master hoặc Slave trong mạng Modbus, tùy thuộc vào nhu cầu hệ thống của bạn.

2. Cấu Hình Dễ Dàng Qua Phần Mềm

ADFweb cung cấp phần mềm SW67600 miễn phí, giúp người dùng:

• Định nghĩa các bản đồ địa chỉ (Memory Mapping) giữa PROFINET và Modbus.

• Thiết lập các thông số mạng (IP Address, Subnet Mask).

• Xuất file GSDML để import trực tiếp vào TIA Portal, giúp việc cấu hình PLC trở nên cực kỳ nhanh chóng.\

3. Thiết Kế Công Nghiệp Tin Cậy

Tìm hiểu thêm

• Cách ly điện (Galvanic Isolation): Bảo vệ các thiết bị điều khiển khỏi các xung nhiễu điện trên đường dây truyền thông.

• Lắp đặt DIN-Rail: Phù hợp với các tủ điện công nghiệp tiêu chuẩn, tiết kiệm không gian.

---

II. Thông Số Kỹ Thuật Chi Tiết HD67600-A1 Bộ chuyển đổi quang điện ADF web Vietnam

Đặc tính	Thông số kỹ thuật
Cổng kết nối	1 x RJ45 (Hỗ trợ cả PROFINET và Modbus TCP qua Switch)
Tốc độ truyền	10/100 Mbps (Tự động nhận diện)
Điện áp nguồn	8…24 V AC; 12…35 V DC
Nhiệt độ vận hành	$-40^\circ\text{C}$ đến $+85^\circ\text{C}$ (Chuẩn công nghiệp nặng)
Kích thước	120 x 23 x 107 mm
Cấp bảo vệ	IP20

---

III. Ứng Dụng Thực Tế HD67600-A1 Bộ chuyển đổi quang điện ADF web Vietnam

• Tích hợp hệ thống cũ: Kết nối các máy móc đời cũ sử dụng Modbus TCP vào mạng quản lý tập trung PROFINET của nhà máy mới.

• Giám sát năng lượng: Đưa dữ liệu từ các đồng hồ đo điện (Modbus TCP) về PLC Siemens để quản lý tiêu thụ điện năng.

• Điều khiển biến tần: Sử dụng PLC PROFINET để điều khiển tốc độ và đọc trạng thái lỗi của các dòng biến tần chỉ hỗ trợ Modbus TCP.

---

IV. Quy Trình Cài Đặt Cơ Bản

1. Kết nối phần cứng: Cấp nguồn cho HD67600-A1. Và kết nối cáp Ethernet vào switch mạng chung với PLC và thiết bị Modbus.

2. Cấu hình phần mềm: Sử dụng phần mềm SW67600 để thiết lập IP và ánh xạ các vùng nhớ (ví dụ: Input 0-10 của Modbus tương ứng với I-Address 100-110 của PROFINET).

3. Lập trình PLC: Import file GSDML vào TIA Portal. Kéo thiết bị vào mạng PROFINET và bắt đầu đọc/ghi dữ liệu.

---

V. Lưu Ý Quan Trọng HD67600-A1 Bộ chuyển đổi quang điện ADF web Vietnam

• Băng thông dữ liệu: Hãy kiểm tra dung lượng dữ liệu cần chuyển đổi (số lượng Bytes). Mặc dù HD67600-A1 xử lý rất nhanh, nhưng việc cấu hình quá nhiều biến cùng lúc có thể ảnh hưởng đến thời gian quét (Update time) của mạng.

• Địa chỉ IP: Đảm bảo IP của Gateway. PLC và thiết bị Modbus nằm trong cùng một lớp mạng (Subnet) nhưng không được trùng nhau.

• File GSDML: Luôn sử dụng đúng phiên bản file GSDML .Xuất ra từ phần mềm cấu hình tương ứng với firmware của thiết bị để tránh lỗi kết nối.

Kết luận: ADFweb HD67600-A1 là giải pháp kinh tế và hiệu quả để giải quyết bài toán không tương đồng giao thứ. Giúp hệ thống tự động hóa của bạn trở nên đồng bộ và mạnh mẽ hơn.
