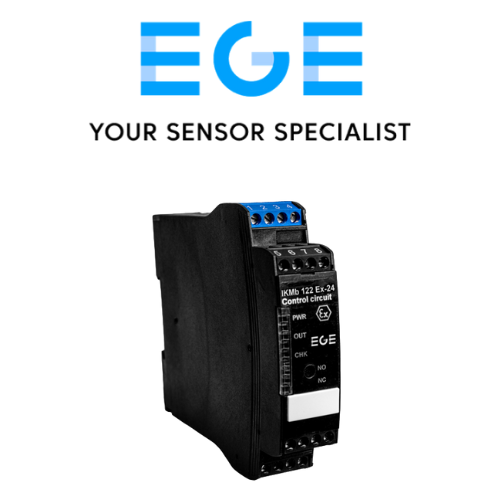

EGE IKMb 122 Ex-24: Bộ Khuếch Đại Chuyển Mạch An Toàn Sẵn Có Cho Khu Vực Nguy Hiểm (Intrinsically Safe Switching Amplifier)

IKMb 122 Ex-24 Amplifier EGE Elektronik Vietnam

IKMb 122 Ex-24 là một bộ khuếch đại chuyển mạch chuyên dụng do EGE Elektronik sản xuất. Chức năng chính của thiết bị này là cung cấp một hàng rào an toàn sẵn có ($\text{intrinsically}$ $\text{safe}$ $\text{barrier}$). Nó cho phép kết nối các cảm biến tiệm cận quy nạp ($\text{inductive}$ $\text{proximity}$ $\text{switches}$) được lắp đặt trong Khu Vực Nguy Hiểm ($\text{Hazardous}$ $\text{Areas}$ – $\text{Ex}$ $\text{Zone}$ $\text{0/20}$) với hệ thống điều khiển ($\text{PLC}$) nằm ở Khu Vực An Toàn ($\text{Non-Hazardous}$ $\text{Area}$).

Việc sử dụng các thiết bị an toàn sẵn có là yêu cầu bắt buộc. Nó cần để ngăn chặn năng lượng điện đủ lớn. Nó có thể gây ra tia lửa hoặc nhiệt. Nó có thể đốt cháy khí, hơi hoặc bụi dễ nổ trong khu vực nguy hiểm.

1. Phân Tích Mã Sản Phẩm và Chứng Chỉ ATEX

Tìm hiểu thêm

Đại Lý EGE Elektronik Việt Nam

Mã IKMb 122 Ex-24 cung cấp thông tin chi tiết về chức năng và cấu hình nguồn:

• IKMb: Xác định dòng bộ khuếch đại chuyển mạch an toàn sẵn có của $\text{EGE}$.
• 122: Thường chỉ cấu hình mạch và chức năng đầu ra (ví dụ: một kênh, có theo dõi lỗi).
• Ex: Viết tắt của $\text{Explosion}$ $\text{Protection}$ ($\text{Bảo}$ $\text{vệ}$ $\text{Chống}$ $\text{Cháy}$ $\text{Nổ}$). Nó xác nhận thiết bị tuân thủ các tiêu chuẩn chống cháy nổ.
• 24: Chỉ ra điện áp nguồn cung cấp chính cho bộ khuếch đại là $\text{24}$ $\text{VDC}$.



Chứng Chỉ Chống Cháy Nổ ($\text{ATEX}$/$\text{IECEx}$)



$\text{IKMb}$ $\text{122}$ $\text{Ex-24}$ là một thiết bị an toàn. Nó được lắp đặt ở ngoài khu vực nguy hiểm nhưng được chứng nhận. Nó cần để kết nối với các cảm biến trong khu vực nguy hiểm:

Đặc Điểm	Đánh Dấu ATEX	Ý Nghĩa
Khí (Gas)	$\text{Ex}$ $\text{II}$ $\text{(1)}$ $\text{G}$ $\text{[Ex}$ $\text{ia}$ $\text{Ga]}$ $\text{IIC}$	II (1) G: Được lắp đặt ở Khu vực An toàn, nhưng được chứng nhận để sử dụng trong Khu vực 0 (Khí). [Ex ia Ga] IIC: Bảo vệ bằng An toàn Sẵn có ($\text{ia}$) cho Khu vực $\text{0}$ (Ga) đối với nhóm khí $\text{IIC}$ (như $\text{Hydrogen}$).
Bụi (Dust)	$\text{Ex}$ $\text{II}$ $\text{(1)}$ $\text{D}$ $\text{[Ex}$ $\text{ia}$ $\text{Da]}$ $\text{IIIC}$	II (1) D: Được lắp đặt ở Khu vực An toàn, nhưng được chứng nhận để sử dụng trong Khu vực 20 (Bụi). [Ex ia Da] IIIC: Bảo vệ bằng An toàn Sẵn có ($\text{ia}$) cho Khu vực $\text{20}$ (Da) đối với nhóm bụi $\text{IIIC}$.

---



2. Đặc Điểm Kỹ Thuật và Chức Năng Chính IKMb 122 Ex-24 Amplifier EGE Elektronik Vietnam



IKMb 122 Ex-24 được thiết kế. Nó cần với các tính năng. Nó đảm bảo độ an toàn và độ tin cậy cao trong các ứng dụng công nghiệp.



2.1. Đầu Ra An Toàn Sẵn Có (Intrinsically Safe Output)



• Thông Số Giới Hạn ($\text{Maximum}$ $\text{Values}$): Các thông số điện ở đầu ra kết nối với cảm biến được giới hạn nghiêm ngặt. Nó cần để đảm bảo an toàn.
  • $\text{Uo}$ (Điện áp hở mạch tối đa): $\text{9.6}$ $\text{V}$
  • $\text{Io}$ (Dòng ngắn mạch tối đa): $\text{10.1}$ $\text{mA}$
  • $\text{Po}$ (Công suất tối đa): $\text{24.2}$ $\text{mW}$
• Chức Năng: Đầu ra này được thiết kế. Nó cần để cấp nguồn an toàn cho các cảm biến $\text{2}$ $\text{dây}$ an toàn sẵn có ($\text{2-wire}$ $\text{intrinsically}$ $\text{safe}$ $\text{sensors}$), chẳng hạn như dòng IGEXa/IGEXHa của $\text{EGE}$.



2.2. Tính Năng Giám Sát và Chuyển Mạch



• Đầu Ra Chuyển Mạch: Cung cấp đầu ra rơ-le ($\text{Relay}$ $\text{/}$ $\text{Change-over}$). Nó cho phép kết nối tải có điện áp cao hơn ($\text{max}$ $\text{250}$ $\text{VAC}$ $\text{/}$ $\text{60}$ $\text{VDC}$).
• Theo Dõi Lỗi (Cable Break and Short Circuit Monitoring): Thiết bị có khả năng giám sát trạng thái dây cáp kết nối với cảm biến. Nó phát hiện khi có đứt cáp hoặc ngắn mạch và báo hiệu bằng đèn $\text{LED}$ màu đỏ ($\text{LED}$ $\text{CHK}$) và/hoặc thông qua đầu ra chuyển mạch.
• Chỉ Thị Trạng Thái ($\text{LED}$ $\text{Display}$):
  • $\text{Power}$ (Xanh lá): Nguồn điện cung cấp.
  • $\text{Switching}$ $\text{Output}$ (Vàng): Trạng thái đầu ra chuyển mạch ($\text{Relay}$).
  • $\text{Cable}$ $\text{Break}$ (Đỏ): Báo lỗi cáp.



2.3. Lắp Đặt



• Lắp Đặt: Thiết bị được thiết kế. Nó cần để gắn trên thanh $\text{DIN}$ ($\text{Top}$ $\text{hat}$ $\text{rail}$ $\text{mounting}$) trong tủ điện. Nó nằm ở Khu Vực An Toàn ($\text{IP 20}$). Nó có thiết kế nhỏ gọn ($\text{22}$ $\text{mm}$ $\text{wide}$). Nó giúp tiết kiệm không gian.

---



3. Ứng Dụng Trong Công Nghiệp IKMb 122 Ex-24 Amplifier EGE Elektronik Vietnam



IKMb 122 Ex-24 là thiết bị then chốt. Nó cần trong các ngành công nghiệp. Nó phải giám sát chuyển động hoặc vị trí của các bộ phận cơ khí trong môi trường dễ cháy nổ.

• Công Nghiệp Hóa Chất và Dầu Khí ($\text{Oil}$ $\text{and}$ $\text{Gas}$): Giám sát van, vị trí xi-lanh hoặc bộ truyền động trong các khu vực có khí dễ cháy nổ ($\text{Zone}$ $\text{0}$).
• Chế Biến Ngũ Cốc và Thức Ăn Chăn Nuôi: Kiểm soát vị trí trong các nhà máy có nguy cơ bụi nổ ($\text{Zone}$ $\text{20}$).
• Công Nghiệp Dược Phẩm: Ứng dụng trong môi trường có hơi dung môi dễ cháy.

Tóm lại, EGE IKMb 122 Ex-24 là một bộ khuếch đại chuyển mạch an toàn sẵn có. Nó hoạt động với nguồn $\text{24}$ $\text{VDC}$. Nó cần cho việc giao tiếp đáng tin cậy và an toàn giữa các cảm biến trong khu vực nguy hiểm và hệ thống điều khiển trong khu vực an toàn. Nó tuân thủ các tiêu chuẩn $\text{ATEX}$ và $\text{IECEx}$ nghiêm ngặt nhất.
