🌐 Moxa MGate 5217I-1200-T: Bộ Chuyển Đổi Modbus Sang BACnet/IP

MGate 5217I-1200-T Bộ chuyển đổi tín hiệu Moxa Vietnam

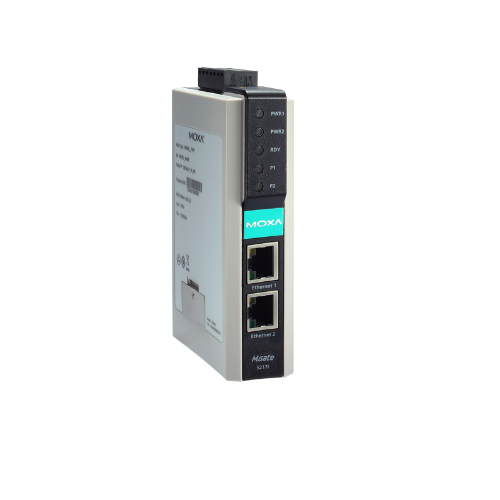

Moxa MGate 5217I-1200-T là bộ chuyển đổi giao thức mạng (Industrial Gateway) chuyên dụng. Thiết bị giúp kết nối các thiết bị chạy cấu hình Modbus RTU/ASCII/TCP vào hệ thống quản lý tòa nhà BMS sử dụng mạng BACnet/IP.

Phiên bản này quản lý tối đa 1200 điểm dữ liệu (data points) và có khả năng vận hành bền bỉ ở dải nhiệt độ mở rộng.

I. Giải Mã Ký Tự Kỹ Thuật MGate 5217I-1200-T Bộ chuyển đổi tín hiệu Moxa Vietnam

Tìm hiểu thêm

• MGate 5217: Dòng Gateway chuyển đổi Modbus sang BACnet/IP của hãng Moxa.

• I (Isolation): Tích hợp cách ly quang 2 kV cho cổng nối tiếp, bảo vệ bo mạch chống xung sét.

• 1200: Hỗ trợ cấu hình tối đa 1.200 BACnet objects/points dữ liệu thực tế.

• -T: Thiết kế chịu nhiệt độ mở rộng từ -40°C đến 75°C, chuyên dùng cho tủ điện ngoài trời.

II. Thông Số Kỹ Thuật Đặc Tính

Đặc tính	Thông số kỹ thuật
Giao thức mạng	Modbus RTU/ASCII Master/Slave, Modbus TCP Client/Server sang BACnet/IP Server
Số lượng Points	Tối đa 1.200 kết nối dữ liệu
Cổng Ethernet	2 cổng RJ45 (10/100 Mbps), hỗ trợ tính năng Cascade nối tầng (Switch tích hợp)
Cổng Serial	2 cổng RS-232/422/485 (Kiểu chân DB9 male)
Nguồn cấp	12 đến 48 VDC
Tiêu chuẩn vỏ	IP30 (Vỏ kim loại chịu lực cơ học tốt)

III. Điểm Cộng Công Nghệ Nổi Bật MGate 5217I-1200-T Bộ chuyển đổi tín hiệu Moxa Vietnam

• Cấu hình qua Web nhanh chóng: Không cần cài đặt phần mềm, kỹ sư thiết lập ánh xạ (mapping) thanh ghi trực tiếp qua giao diện trình duyệt web.

• Tích hợp Switch mạng: Thiết kế 2 cổng Ethernet cho phép đấu nối tiếp các bộ Gateway (Daisy-chain) với nhau mà không cần mua thêm Switch phụ.

• Chẩn đoán lỗi Real-time: Hỗ trợ công cụ giám sát lưu lượng dữ liệu (Traffic Monitoring). Giúp phát hiện nhanh các thiết bị Modbus bị mất tín hiệu.

IV. Giải Pháp Ứng Dụng Thực Tế

• Hệ thống BMS tòa nhà: Kết nối đồng hồ đo điện, biến tần, máy phát điện (Modbus) về trung tâm điều khiển chạy hệ mạng BACnet/IP (Siemens, Honeywell, Johnson Controls).

• Giám sát năng lượng: Thu thập thông số tiêu thụ điện năng từ các tủ phân phối về hệ thống SCADA tổng.

• Trung tâm dữ liệu (Data Center): Giám sát trạng thái hoạt động của hệ thống tủ nguồn UPS và điều hòa chính xác.

V. Lưu Ý Quan Trọng Khi Lắp Đặt MGate 5217I-1200-T Bộ chuyển đổi tín hiệu Moxa Vietnam

• Tính toán số lượng Points: Mỗi thông số hiển thị (Volt, Ampe, kW) tính là 1 point. Tổng tất cả thiết bị không được vượt quá 1.200 points.

• Gạt trở cuối đường dây: Khi kéo dây RS-485 khoảng cách xa. Chú ý gạt công tắc Dip-switch tích hợp trên thiết bị sang vị trí 120 Ohm để chống nhiễu tín hiệu.

• Cài đặt ID độc lập: Đảm bảo mỗi bộ MGate có một địa chỉ IP tĩnh và một mã BACnet Device ID duy nhất trên mạng tổng của tòa nhà.
