RAYCMLTJ3M: Cảm Biến Nhiệt Độ Hồng Ngoại Dòng Compact Raytek Compact MID (Fluke Process Instruments)

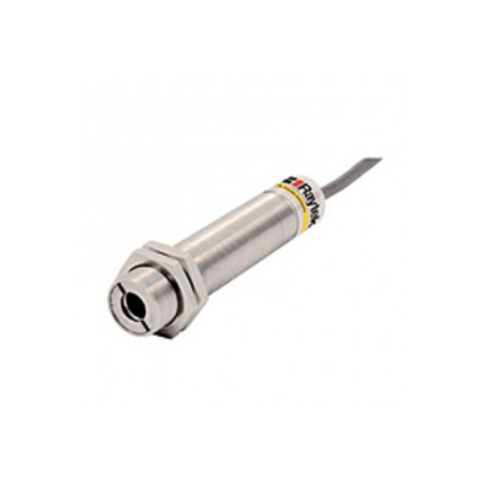

RAYCMLTJ3M Cảm biến nhiệt Raytek Vietnam

Mã RAYCMLTJ3M thuộc dòng cảm biến nhiệt độ hồng ngoại không tiếp xúc kích thước siêu nhỏ gọn (Compact Infrared Temperature Sensor) của thương hiệu Raytek (hiện thuộc tập đoàn Fluke Process Instruments). Thiết bị được thiết kế chuyên dụng để đo nhiệt độ chính xác trong các không gian lắp đặt hạn chế của máy móc công nghiệp.

1. Giải Mã Cấu Hình Mã Sản Phẩm Raytek RAYCMLTJ3M

Cấu trúc định danh mã phần cứng quy định các thông số kỹ thuật chuẩn từ nhà sản xuất Raytek:

• RAYCML: Dòng cảm biến nhiệt độ hồng ngoại nhỏ gọn hai thành phần Compact MID Series (bao gồm đầu dò siêu nhỏ và bộ chuyển đổi tín hiệu/màn hình tách rời).

• TJ: Đầu dò tích hợp cảm biến nhiệt độ mối nối chuẩn Canh nhiệt loại J (Type J Thermocouple Equivalent Output).

• 3M: Chiều dài cáp nối sẵn từ đầu dò đến bộ hiển thị/xử lý là $3\text{ mét}$ (Cáp chịu nhiệt cao).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Đầu dò đo kích thước siêu nhỏ gọn (Sensing Head)

• Đầu cảm biến chế tạo từ thép không gỉ với kích thước chỉ bằng một ngón tay. Cho phép dễ dàng gá lắp vào bên trong các cơ cấu máy móc chật hẹp.

Tương thích ngõ ra chuẩn Canh nhiệt Type J

• Ngõ ra mô phỏng tín hiệu Thermocouple Type J. Cho phép đấu nối trực tiếp vào các bộ điều khiển nhiệt độ (PID Controller). PLC hoặc bộ ghi dữ liệu mà không cần thêm bộ chuyển đổi tín hiệu đắt tiền.

Bộ xử lý tách rời tích hợp màn hình hiển thị LCD

• Bộ chuyển đổi tín hiệu đặt riêng giúp người vận hành dễ dàng quan sát giá trị nhiệt độ tức thời. Cài đặt hệ số bức xạ ($Emissivity$) và cấu hình dải đo ngay tại tủ điện.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Raytek RAYCMLTJ3M

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Raytek / Fluke Process Instruments (Mỹ / USA)
Dòng sản phẩm	Compact MID Infrared Series
Mã sản phẩm	RAYCMLTJ3M
Dải đo nhiệt độ	$-20^\circ\text{C} \text{ đến } +500^\circ\text{C}$ (Tùy thuộc cấu hình dòng MID)
Tỷ lệ khoảng cách đo ($D:S$)	10:1 (Kích thước điểm đo bằng 1/10 khoảng cách từ đầu dò tới vật thể)
Dải phổ quang học	$8 \text{ đến } 14\,\mu\text{m}$ (Phù hợp đo hầu hết các vật liệu phi kim và kim loại sơn phủ)
Tín hiệu ngõ ra ($Output$)	Mô phỏng Thermocouple Type J (Đièm đo mối nối nhiệt)
Chiều dài cáp kết nối	$3\text{ mét}$ (Chịu nhiệt độ môi trường lên tới $+85^\circ\text{C}$)
Cấp bảo vệ đầu dò (IP)	IP65 / NEMA 4 (Chống bụi tuyệt đối và chống nước phun)

4. Ứng Dụng Thực Tế Trong Tự Động Hóa Quá Trình

Tìm hiểu thêm

Cảm biến hồng ngoại Raytek RAYCMLTJ3M là giải pháp đo nhiệt độ tối ưu trong các dây chuyền:

• Sản xuất bao bì & Ép màng nhựa: Giám sát nhiệt độ màng nhựa ép nhiệt, bề mặt lô sấy định hình trong máy đóng gói.

• In ấn & Dán keo tự động: Kiểm soát nhiệt độ điểm dán keo nóng chảy (Hot-melt adhesive) trên băng tải tốc độ cao.

• Ngành thực phẩm & Dược phẩm: Đo nhiệt độ không tiếp xúc trên bề mặt sản phẩm chạy qua băng chuyền sấy hoặc tiệt trùng.

Mẹo kỹ thuật từ chuyên gia Raytek:

1. Cài đặt hệ số bức xạ ($Emissivity$): Đảm bảo điều chỉnh đúng hệ số bức xạ trên bộ hiển thị tương ứng với vật liệu bề mặt cần đo (ví dụ: nhựa/giấy thường từ $0.90 \text{ đến } 0.95$) để tránh sai số nhiệt độ.

2. Bảo vệ thấu kính quang học: Trong môi trường có nhiều hơi dầu hoặc bụi bẩn. Hãy lắp thêm phụ kiện ống thổi khí (Air Purge Jacket) để giữ cho bề mặt thấu kính luôn sạch sẽ.
