SO941460: Rơ-Le Bán Dẫn (SSR) Công Nghiệp Celduc Chính Hãng

SO941460 Rơ le Celduc Vietnam

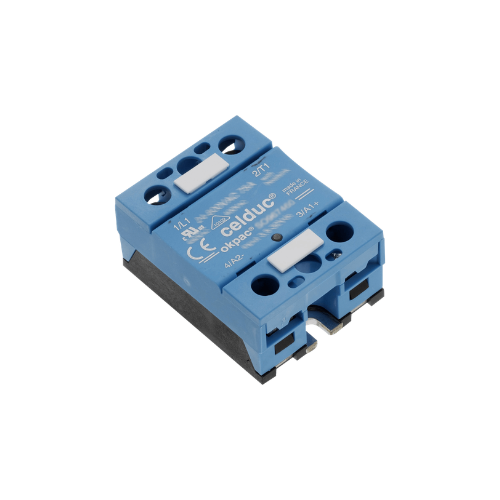

Celduc SO941460 (Solid State Relay – SSR) là dòng rơ-le bán dẫn $1\text{ pha}$ công suất cao. Sản phẩm thuộc thương hiệu Celduc Relais (Pháp). Đây là nhà sản xuất rơ-le bán dẫn và cảm biến từ hàng đầu thế giới. Thiết bị chuyên dùng để đóng ngắt tải trở (điện trở nhiệt, quạt sấy) và tải cảm (động cơ, biến áp) trong các hệ thống tự động hóa công nghiệp đòi hỏi tần số đóng ngắt cao và độ bền tuyệt đối.

1. Giải Mã Cấu Hình Mã Sản Phẩm SO941460

Mã sản phẩm thể hiện đầy đủ các thông số kỹ thuật điện từ nhà sản xuất:

• SO9: Dòng rơ-le bán dẫn vỏ okpac® tiêu chuẩn công nghiệp gá mặt phẳng tản nhiệt (Panel Mount).

• 41: Dải điện áp tải ngõ ra AC dải rộng lên tới $12\text{ đến }280\text{ V AC}$ (Đỉnh áp $600\text{ Vpeak}$).

• 460: Dòng điện định mức tải liên tục cực đại $40\text{ A}$ (Tải AC-51) với cơ chế đóng ngắt màng điện áp Zero Voltage Cross (Zero Cross Switching).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Khả Năng Vận Hành

Rơ-le bán dẫn Celduc SO941460 sở hữu nhiều ưu điểm vận hành vượt trội:

Đóng ngắt Zero Cross VÀ Khả năng chịu dòng xung cực tốt

• Cơ chế đóng ngắt tại điểm không (Zero Cross) giúp giảm thiểu tối đa nhiễu điện từ (EMI) trên đường dây.

• Khả năng chịu dòng xung quá tải ngắn hạn ($I_{\text{TSM}}$) cực lớn lên tới $400\text{ A}$.

• Cách ly quang (Optical Isolation) giữa mạch điều khiển và mạch công suất lên tới $4000\text{ Vrms}$.

Thiết kế vỏ okpac® tiêu chuẩn VÀ Tích hợp mạch bảo vệ

• Thân vỏ okpac® chất liệu chống cháy cao cấp tích hợp nắp bảo vệ chống chạm tay đạt chuẩn IP20.

• Tích hợp sẵn mạch bảo vệ điện áp ngõ ra (RC snubber + VDR protection).

• Tuổi thọ vận hành cao gấp hàng triệu lần so với rơ-le cơ khí truyền thống do không bị ăn mòn tiếp điểm.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Celduc SO941460

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu chế tạo	Celduc Relais (Pháp / France)
Dòng sản phẩm	okpac® SO9 Series (Solid State Relay)
Mã đặt hàng đầy đủ	SO941460
Điện áp điều khiển (Control)	$3.5\text{ đến } 32\text{ V DC}$ (Dòng điều khiển $<10\text{ mA}$)
Điện áp tải ngõ ra (Output)	$12\text{ đến } 280\text{ V AC}$ ($50/60\text{ Hz}$)
Dòng tải định mức ($I_{\text{e}}$)	$40\text{ A}$ (Tại nhiệt độ tản nhiệt $T_{\text{c}} = 25^\circ\text{C}$)
Chế độ đóng ngắt	Zero Cross (Đóng tại điểm không áp)
Điện áp điện tích cách ly	$4000\text{ Vrms}$
Chuẩn bảo vệ vỏ	IP20 (Touch-safe cover)
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +80^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong Tự Động Hóa VÀ Điều Khuển Nhiệt

Celduc SO941460 là linh kiện đóng ngắt tin cậy cho nhiều hệ thống:

Điều khiển thanh điện trở gia nhiệt VÀ Lò sấy công nghiệp

• Điều khiển gia nhiệt chính xác cho máy ép nhựa, máy đùn nhựa, máy đóng gói bao bì.

• Kết nối trực tiếp với ngõ ra Pulse/SSR của bộ điều khiển nhiệt độ PID (Omron, RKC, Eurotherm).

Điều khiển tải chiếu sáng VÀ Động cơ công suất nhỏ

tìm hiểu thêm

• Đóng ngắt hệ thống chiếu sáng công nghiệp công suất lớn mà không gây sụt áp đường dây.

• Bật/tắt động cơ bơm, quạt thông gió tần suất cao trong các dây chuyền tự động.

Mẹo vận hành chuẩn từ chuyên gia: Rơ-le bán dẫn tỏa nhiệt rất lớn khi mang tải cao ($1\text{ A}$ dòng tải sinh ra khoảng $1\text{ W}$ nhiệt). Khi vận hành Celduc SO941460 ở dòng tải $>10\text{ A}$, bắt buộc phải lắp rơ-le lên khối tản nhiệt nhôm (Heatsink) và bôi mỡ tản nhiệt chuyên dụng để tránh rơ-le bị quá nhiệt dẫn đến hỏng hóc chip bán dẫn.
