Metrix 5580-1-2-335A-00-100A-00: Bộ Xử Lý Tín Hiệu Rung Thông Minh (Smart Signal Conditioner)

5580-1-2-335A-00-100A-00 Cảm biến rung Metrix Vietnam

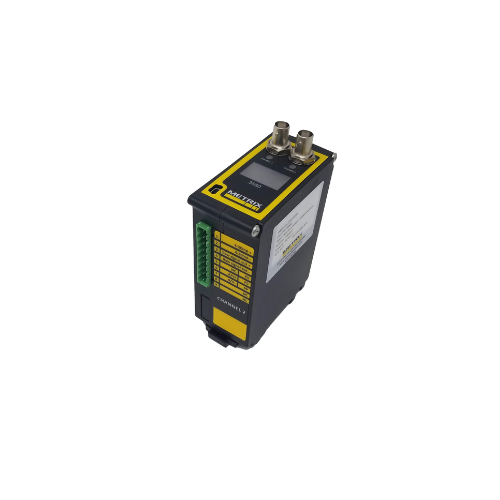

Mã sản phẩm Metrix 5580-1-2-335A-00-100A-00 thuộc dòng Metrix 5580 Smart Signal Conditioner của thương hiệu Metrix Instrument Co. (Mỹ). Đây là bộ chuẩn hóa và truyền đổi tín hiệu rung 2 kênh thông minh gắn thanh DIN Rail, đóng vai trò nhận tín hiệu thô từ các cảm biến đo độ dịch chuyển (Proximity Probe), cảm biến vận tốc (Velocity Sensor) hoặc cảm biến gia tốc (Accelerometer) và chuyển đổi thành tín hiệu chuẩn $4\text{–}20\text{ mA}$ để đưa về hệ thống PLC, DCS, hoặc SCADA.

1. Giải Mã Mã Cấu Hình (Ordering Option Breakdown)

Cấu trúc mã đặt hàng 5580-A-B-CCC-D-EEE-F được quy đổi chi tiết cho mã 5580-1-2-335A-00-100A-00 như sau:

• 5580: Dòng bộ xử lý tín hiệu rung thông minh 2 kênh (DIN Rail Mount).

• A = 1 (Kênh 1 / Channel 1 Input): Nhận tín hiệu từ Cảm biến tiệm cận (Proximity Probe Systems) như Metrix Digital Proximity System (DPS) / 10000 series hoặc Bently Nevada 3300 XL (5mm, 8mm, 11mm).

• B = 2 (Kênh 2 / Channel 2 Input): Nhận tín hiệu từ Cảm biến gia tốc (Accelerometer) hoặc Cảm biến vận tốc piezo (Piezo-Velocity Sensor) có ngõ ra $100\text{ mV/g}$ hoặc $100\text{ mV/in/sec}$.

• CCC = 335A (Cấu hình ngõ ra Kênh 1 / Channel 1 Output & Range):

  • Đo Độ dịch chuyển vị trí / Rung động (Displacement / Radial Vibration).

  • Tương thích với hệ thống cảm biến tiệm cận độ nhạy $7.87\text{ mV/µm}$ ($200\text{ mV/mil}$).

  • Thang đo được cài đặt chuẩn hóa xuất ra dòng $4\text{–}20\text{ mA}$.

• D = 00 (Cấp chứng nhận an toàn / Agency Approval): Phiên bản không yêu cầu chứng chỉ chống cháy nổ đặc biệt (Non-Agency Approved / Standard CE).

• EEE = 100A (Cấu hình ngõ ra Kênh 2 / Channel 2 Output & Range):

  • Đo Gia tốc hoặc Vận tốc rung động (Peak/RMS) từ cảm biến gia tốc $100\text{ mV/g}$.

  • Thang đo tiêu chuẩn xuất ra dòng $4\text{–}20\text{ mA}$ tương ứng.

• F = 00 (Tùy chọn hiển thị / Display Options): Tích hợp màn hình hiển thị OLED tiêu chuẩn mặt trước thiết bị.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Tích hợp 2 Kênh xử lý độc lập (Dual Channel)

• Cho phép kết nối đồng thời 2 loại cảm biến khác nhau (ví dụ: Kênh 1 đo độ dịch chuyển trục/khe hở ổ trục, Kênh 2 đo gia tốc vỏ máy) trên cùng một bộ thiết bị nhỏ gọn, tiết kiệm không gian tủ điện.

Cấu hình linh hoạt qua cổng USB VÀ Màn hình OLED

• Trang bị màn hình OLED mặt trước giúp kỹ sư quan sát trực tiếp giá trị đo thực tế, trạng thái cảnh báo và tín hiệu $4\text{–}20\text{ mA}$.

• Cho phép cấu hình lại dải đo (Full scale range), bộ lọc tần số (High-pass/Low-pass filter) và kiểu đo (Peak, RMS, Peak-to-Peak) thông qua phần mềm cấu hình miễn phí qua cổng USB.

Cổng xuất tín hiệu BNC thô (Buffered Raw Dynamic Signal)

• Mặt trước trang bị 2 cổng BNC tương ứng với 2 kênh, cho phép kết nối máy phân tích rung động cầm tay (Vibration Analyzer) để chẩn đoán chuyên sâu mà không cần tháo dây kết nối.

3. Bảng Thông Số Kỹ Thuật Chi Tiết Metrix 5580

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	Metrix Instrument Co. (USA)
Dòng sản phẩm	Metrix 5580 Smart Signal Conditioner
Mã đầy đủ	5580-1-2-335A-00-100A-00
Số kênh nhận	2 kênh độc lập
Nguồn cấp vận hành	$24\text{ VDC}$ ($18 \text{ đến } 30\text{ VDC}$), công suất max $3\text{ W}$
Tín hiệu ngõ ra chính	$2 \times 4\text{–}20\text{ mA}$ (Chủ động/Thụ động tùy chọn qua jumper)
Tín hiệu thô (Dynamic)	Cổng BNC + Terminal block ($1\text{–}5\text{ VDC}$ buffered)
Truyền thông	Cổng USB cấu hình, hỗ trợ Modbus RTU RS-485
Ngõ ra Cảnh báo (Relay)	Tích hợp Rơ-le cảnh báo (Alarm / Danger) cài đặt ngưỡng
Kiểu gá lắp	Thanh DIN Rail $35\text{ mm}$ tiêu chuẩn
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +85^\circ\text{C}$
Cấp bảo vệ	IP20 (Lắp trong tủ điện)

4. Ứng Dụng Thực Tế Trong Giám Sát Máy Xoay

Tìm hiểu thêm

Bộ truyền đổi tín hiệu Metrix 5580 là giải pháp tối ưu cho hệ thống giám sát tình trạng máy (Condition Monitoring System – CMS):

• Bơm công nghiệp, Quạt gió, Máy nén khí: Giám sát liên tục mức độ rung động vỏ máy và vị trí trục để phát hiện sớm các sự cố mất cân bằng, lệch tâm, lỏng cơ khí hoặc hư hỏng ổ lăn.

• Tua-bin & Động cơ tải lớn: Kết hợp đo độ rung động khe hở trục (Shaft Vibration). Và độ rung ổ đỡ (Bearing Vibration) để đưa tín hiệu ngắt an toàn ngắt máy khẩn cấp về PLC.

Mẹo kỹ thuật từ chuyên gia Metrix:

1. Dây cáp cảm biến: Khi kết nối Kênh 1 với cảm biến tiệm cận (Proximity Probe), cần đảm bảo tổng chiều dài cáp (Cable Length) khớp với cấu hình hệ thống ($5\text{m}$ hoặc $9\text{m}$) để không làm lệch hệ số nhạy $7.87\text{ mV/µm}$.

2. Nguồn cấp cách ly: Nên dùng nguồn cấp $24\text{ VDC}$ cách ly nhiễu công nghiệp để tín hiệu ngõ ra $4\text{–}20\text{ mA}$ đạt độ ổn định và độ chính xác cao nhất.
