        BXW-03-10R-24V-11: Phanh Từ An Toàn Giữ Trục Miki Pulley

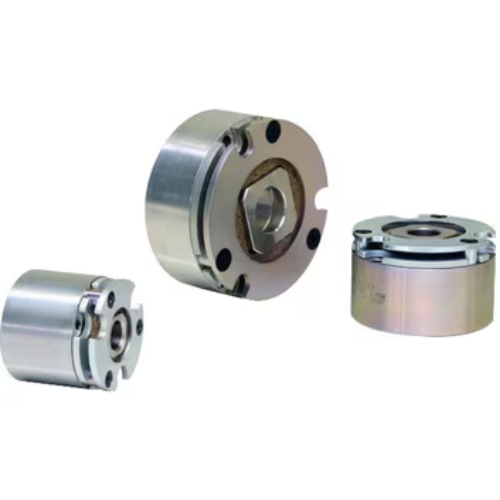

        BXW-03-10R-24V-11 Thắng từ Miki Pulley Vietnam

        Mã BXW-03-10R-24V-11 thuộc dòng Series BXW (Power-off Activated Brake) của Miki Pulley (Nhật Bản). Đây là loại phanh đĩa từ tính ngắt điện (thắng ngắt điện khẩn cấp). Thiết bị hoạt động theo nguyên lý ngắt điện thì siết phanh giữ chặt trục cơ khí bằng lực lò xo, giúp đảm bảo an toàn khi mất điện hoặc giữ vị trí cho động cơ Servo/Stepper.

        1. Giải Mã Mã Cấu Hình (Ordering Code)

        Ký hiệu mã quy định đầy đủ thông số kích thước, lực siết và lỗ trục từ Miki Pulley:

        • BXW: Dòng phanh từ an toàn ngắt điện siết (Power-off activated brake).

        • 03: Kích thước thân phanh (Frame size 03). Mô-men siết hãm định mức đạt $0.12 \text{ đến } 0.15\text{ Nm}$.

        • 10R: Thiết kế rotor/đĩa phanh dẻo dai, chống ồn và giảm độ rơ cơ học.

        • 24V: Cuộn dây điện từ sử dụng điện áp một chiều $24\text{ VDC}$.

        • 11: Đường kính lỗ trục lắp ghép tiêu chuẩn $\varnothing11\text{ mm}$ (tích hợp rãnh cavet theo chuẩn JIS).

        2. Nguyên Lý Hoạt Động VÀ Đặc Điểm Nổi Bật

        BXW-03-10R-24V-11 Thắng từ Miki Pulley Vietnam
        BXW-03-10R-24V-11 Thắng từ Miki Pulley Vietnam

        Nguyên lý ngắt điện giữ an toàn

        • Khi ngắt điện ($0\text{V}$): Hệ thống lò xo nén đẩy đĩa ép (Armature plate) kẹp chặt đĩa phanh (Rotor disk) trên trục động cơ. Cơ cấu này tạo ra mô-men hãm giữ cố định vị trí trục.

        • Khi cấp điện ($24\text{VDC}$): Cuộn dây điện từ tạo lực hút đĩa ép vượt qua lực nén lò xo. Đĩa phanh được giải phóng để trục động cơ quay tự do.

        Thiết kế mỏng gọn VÀ Tiếng ồn vận hành siêu thấp

        • Dòng BXW được tối ưu hóa độ mỏng (Thin profile). Phanh chuyên dùng để tích hợp trực tiếp vào đuôi các loại động cơ Servo và Step motor.

        • Đĩa phanh ma sát bằng vật liệu tổng hợp tiên tiến giúp thiết bị vận hành êm ái, giảm tiếng ồn đóng mở và tăng độ bền.

        3. Bảng Thông Số Kỹ Thuật Chi Tiết Miki Pulley BXW-03-10R-24V-11

        Tiêu chí kỹ thuậtThông số chi tiết
        Thương hiệuMiki Pulley Co., Ltd. (Nhật Bản / Japan)
        Dòng sản phẩmSeries BXW Power-Off Activated Brakes
        Mã đầy đủBXW-03-10R-24V-11
        Loại phanhPhanh từ an toàn ngắt điện (Holding / Emergency Brake)
        Điện áp định mức$24\text{ VDC}$
        Mô-men hãm giữ$\approx 0.12 \text{ đến } 0.15\text{ Nm}$
        Đường kính lỗ trục ($d$)$\varnothing11\text{ mm}$
        Công suất cuộn dây$\approx 5 \text{ đến } 7\text{ W}$ ($20^\circ\text{C}$)
        Khả năng chịu nhiệtInsulation Class F ($155^\circ\text{C}$)
        Khe hở không khí (Air gap)$0.15 \text{ đến } 0.2\text{ mm}$
        Trọng lượng$\approx 0.15\text{ kg}$

        4. Ứng Dụng Thực Tế Trong Tự Động Hóa

        Tìm hiểu thêm

        Thắng từ Miki Pulley BXW-03-10R-24V-11 là linh kiện giữ vị trí quan trọng trong các cơ cấu chính xác:

        • Trục Z Máy CNC / Cánh Tay Robot: Giữ cố định vị trí đầu gá công cụ hoặc bàn nâng trục $Z$ khi ngắt nguồn. Cơ cấu chống rơi tự do do trọng lực, bảo vệ sản phẩm và dụng cụ cắt.

        • Động Cơ Servo & Stepper Motor: Tích hợp ở đuôi motor trong thiết bị y tế, máy in 3D công nghiệp và máy đóng gói linh kiện.

        • Cửa Tự Động & Cơ Cấu Nâng Hạ Nhỏ: Khóa giữ vị trí an toàn cho cửa thang hàng nhỏ và cơ cấu nâng hạ trong hệ thống xe tự hành AGV.

        Mẹo lắp đặt VÀ bảo trì:

        1. Kiểm tra khe hở (Air Gap): Dùng thước lá kiểm tra khe hở giữa đĩa ép và cuộn từ đạt chuẩn ($0.15 \text{ đến } 0.2\text{ mm}$) để phanh nhả hoàn toàn khi cấp điện.

        2. Chống bám dầu mỡ: Đĩa ma sát (Rotor) tuyệt đối không được bám dầu mỡ nhằm tránh làm giảm mô-men hãm.
