OY360110: Màn Quang An Toàn (Safety Light Curtain) IPF Electronic

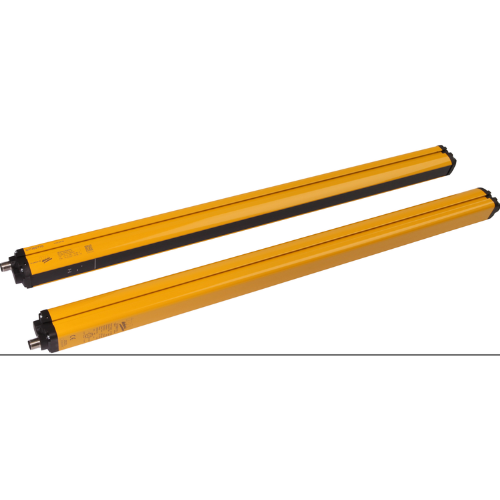

OY360110 Rào chắn quang IPF Electronic Vietnam

Mã OY360110 thuộc dòng OY Series (Light Curtains for Safety) của hãng IPF Electronic (Đức). Đây là rào chắn quang an toàn (Safety Light Curtain) Loại 4 (Type 4, SIL3, PL e) chuyên dùng để bảo vệ ngón tay/bàn tay người thao tác và phát hiện người xâm nhập vào khu vực nguy hiểm của máy móc công nghiệp.

1. Giải Mã Cấu Hình Mã Sản Phẩm OY360110

• OY: Dòng thiết bị an toàn quang học (Safety Light Curtains / Light Grids) của IPF Electronic.

• 36: Kiểu dáng và kích thước vỏ nhôm nhỏ gọn ($32 \times 25\text{ mm}$), lắp đặt linh hoạt trong không gian hẹp.

• 0110: Chiều cao vùng bảo vệ (Protective field height) $160\text{ mm}$ (hoặc dải bảo vệ tùy phiên bản cấu hình).

• Độ phân giải (Resolution): $14\text{ mm}$ (Bảo vệ ngón tay – Finger protection) hoặc $30\text{ mm}$ (Bảo vệ bàn tay – Hand protection).

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Cấp độ an toàn cao nhất (Type 4 / PL e / SIL3)

• Đạt các tiêu chuẩn an toàn quốc tế khắt khe EN ISO 13849-1 (PL e), IEC 61508 (SIL3) và IEC 61496-1/2 (Type 4), đảm bảo ngắt mạch khẩn cấp tức thì khi có vật thể lạ cắt ngang chùm tia.

Cặp Phát – Nhận tích hợp (Emitter & Receiver System)

• Hệ thống gồm 1 bộ phát (Emitter) và 1 bộ nhận (Receiver) sử dụng ánh sáng hồng ngoại ($850\text{ nm}$).

• Ngõ ra an toàn kép OSSD (Output Signal Switching Device) dạng PNP kép chống chạm chập, dễ dàng kết nối với PLC an toàn (Safety PLC) hoặc Rơ-le an toàn (Safety Relay).

Thiết kế bền bỉ VÀ Chuẩn IP65

• Thân vỏ làm bằng nhôm sơn phủ chống va đập cơ học.

• Cấp bảo vệ IP65 chống bụi và nước xịt, hoạt động ổn định trong môi trường nhà máy chế tạo.

3. Bảng Thông Số Kỹ Thuật Chi Tiết IPF OY360110

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	IPF Electronic GmbH (Đức / Germany)
Dòng sản phẩm	OY Series Safety Light Curtains
Mã đặt hàng	OY360110
Cấp an toàn (Safety Type)	Type 4, PL e (Cat. 4), SIL3
Chiều cao vùng bảo vệ	$160\text{ mm}$
Khoảng cách quét (Operating range)	$0.2 \text{ đến } 6\text{ mét}$
Nguồn cấp vận hành	$24\text{ VDC}$ ($\pm20\%$)
Ngõ ra an toàn (Safety Outputs)	$2 \times \text{OSSD}$ (PNP), tối đa $500\text{ mA}$ mỗi cổng
Thời gian phản hồi (Response time)	$\le 15\text{ ms}$
Kết nối điện	Đầu nối M12 (4-pin cho Emitter / 5-pin hoặc 8-pin cho Receiver)
Cấp bảo vệ vỏ (IP)	IP65
Nhiệt độ vận hành	$0^\circ\text{C} \text{ đến } +55^\circ\text{C}$

4. Ứng Dụng Thực Tế Trong An Toàn Máy

Tìm hiểu thêm

Rào chắn quang IPF OY360110 là giải pháp bảo vệ người lao động bắt buộc trong sản xuất:

• Máy ép nhựa, máy dập kim loại: Tự động ngắt chuyển động ép của máy khi tay công nhân đưa vào vùng nguy hiểm.

• Cánh tay Robot công nghiệp: Tạo hàng rào ảo quanh khu vực Robot làm việc, ngắt dừng khẩn cấp khi người tiến lại gần.

• Dây chuyền đóng gói & Lắp ráp tự động: Bảo vệ các điểm kẹt, lô cuốn hoặc khu vực máy cắt bao bì.

Mẹo kỹ thuật từ chuyên gia IPF:

1. Khoảng cách an toàn ($S$): Lắp đặt rào chắn quang phải tuân thủ công thức tính khoảng cách an toàn $S = (K \times T) + C$ theo chuẩn ISO 13855 để đảm bảo máy dừng hẳn trước khi tay người chạm vào điểm nguy hiểm.

2. Căn chỉnh chùm tia: Khi cấp nguồn $24\text{VDC}$, quan sát dải đèn LED hiển thị trên bộ nhận để căn chỉnh tâm tia hồng ngoại giữa bộ phát và bộ nhận nhanh nhất.
