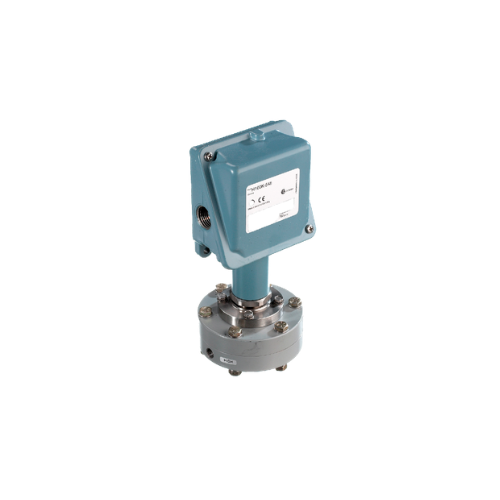

H100-705: Công Tắc Áp Suất Chống Nổ United Electric (UE Controls)

Mã H100-705 (hoặc H100 Type 705) thuộc dòng công tắc áp suất 100 Series của thương hiệu United Electric Controls (UE – Mỹ / USA). Đây là loại công tắc áp suất đơn (Single Switch) đạt tiêu chuẩn chống nổ khắt khe (Explosion-Proof / Flameproof). Thiết bị chuyên dùng để giám sát và bảo vệ áp suất an toàn trong các môi trường nguy hiểm thuộc ngành dầu khí, hóa chất và năng lượng.

1. Giải Mã Cấu Hình Mã Sản Phẩm H100-705

Cấu trúc mã đặt hàng quy định các thông số kỹ thuật chuẩn của United Electric:

• H100: Dòng công tắc áp suất thiết kế chống nổ, tích hợp 1 tiếp điểm chuyển mạch SPDT (Single Pole Double Throw).

• 705 (Sensor Model / Range): Dải cài đặt áp suất làm việc và vật liệu màng cảm biến:

  • Dải điều chỉnh áp suất (Adjustable Set Point): $300 \text{ đến } 5000\text{ psi}$ ($20.7 \text{ đến } 344.7\text{ bar}$).

  • Áp suất chịu đựng tối đa (Proof Pressure): $10.000\text{ psi}$ ($689.5\text{ bar}$).

  • Cơ cấu cảm biến (Sensor Element): Piston bằng thép không gỉ (316 Stainless Steel Piston) kết hợp vòng đệm Buna-N / Viton.

2. Đặc Điểm Kỹ Thuật Nổi Bật VÀ Tính Năng Vận Hành

Tiêu chuẩn chống nổ công nghiệp ATEX / UL / CSA

• Thân vỏ làm bằng nhôm đúc phủ sơn Epoxy chống ăn mòn. Thiết bị đạt chứng nhận an toàn chống cháy nổ Class I, Div. 1 & 2 và ATEX / IECEx Zone 1 & 21.

Dải điều chỉnh áp suất rộng VÀ Vít cài đặt nội bộ

• Dải đo áp suất cao lên đến $5000\text{ psi}$. Vít điều chỉnh điểm tác động (Set point adjustment) nằm bên trong thân chống nổ, tránh việc can thiệp trái phép.

Tiếp điểm chuyển mạch SPDT độ bền cao

• Tiếp điểm chuyển mạch điện 15A / 480VAC phản hồi cơ học chính xác, độ trễ áp suất (Deadband) nhỏ và khả năng chịu tải dòng điện lớn.

3. Bảng Thông Số Kỹ Thuật Chi Tiết UE H100-705

Tiêu chí kỹ thuật	Thông số chi tiết
Thương hiệu	United Electric Controls (UE – Mỹ / USA)
Dòng sản phẩm	100 Series Explosion-Proof Pressure Switches
Mã sản phẩm	H100-705
Dải cài đặt áp suất ($Set Point$)	$300 \text{ đến } 5000\text{ psi}$ ($20.7 \text{ đến } 344.7\text{ bar}$)
Độ trễ áp suất ($Deadband$)	$50 \text{ đến } 400\text{ psi}$ ($3.4 \text{ đến } 27.6\text{ bar}$)
Áp suất chịu đựng tối đa ($Proof Pressure$)	$10.000\text{ psi}$ ($689.5\text{ bar}$)
Cổng kết nối áp suất	Ren 1/4″ NPT Female (Thép không gỉ 316L)
Tiếp điểm ngõ ra (Switching)	1x SPDT (15A, 125/250/480 VAC)
Cổng đấu nối điện (Conduit Connection)	Ren 1/2″ NPT Female
Nhiệt độ vận hành	$-40^\circ\text{C} \text{ đến } +71^\circ\text{C}$
Cấp bảo vệ vỏ & Chống nổ	IP66 / NEMA 4X / UL Class I, Div. 1 & 2

4. Ứng Dụng Thực Tế Trong Công Nghiệp Hóa Chất & Dầu Khí

Tìm hiểu thêm

Công tắc áp suất United Electric H100-705 là giải pháp ngắt an toàn đáng tin cậy:

• Trạm bơm cao áp & Hệ thống Thủy lực: Cảnh báo quá áp và tự động ngắt bơm khi áp suất hệ thống vượt ngưỡng an toàn ($>3000\text{ psi}$).

• Đường ống dẫn Dầu khí & Giàn khoan ngoài khơi: Giám sát áp suất dòng chảy chất lỏng/khí đốt tại khu vực dễ cháy nổ (Zone 1/Zone 2).

• Máy nén khí cao áp & Bình chịu áp lực: Ngăn chặn nguy cơ nổ vỡ thiết bị do quá áp cơ học.

Mẹo kỹ thuật từ chuyên gia United Electric:

1. Thao tác cài đặt điểm tác động (Set Point): Mở nắp vỏ chống nổ, dùng lục giác xoay vít điều chỉnh nội bộ. Luôn dùng đồng hồ áp suất chuẩn và bơm tạo áp cầm tay để kiểm tra điểm nhảy tiếp điểm (Switching Point) chính xác.

2. Lắp đặt cổng đường ống điện (Conduit Seal): Khi lắp đặt trong môi trường Zone 1/Div. 1, bắt buộc gắn keo/phớt chặn nổ (Explosion-proof Sealing Fitting) tại cổng ren 1/2″ NPT để ngăn khí cháy lan truyền qua đường dây cáp.
